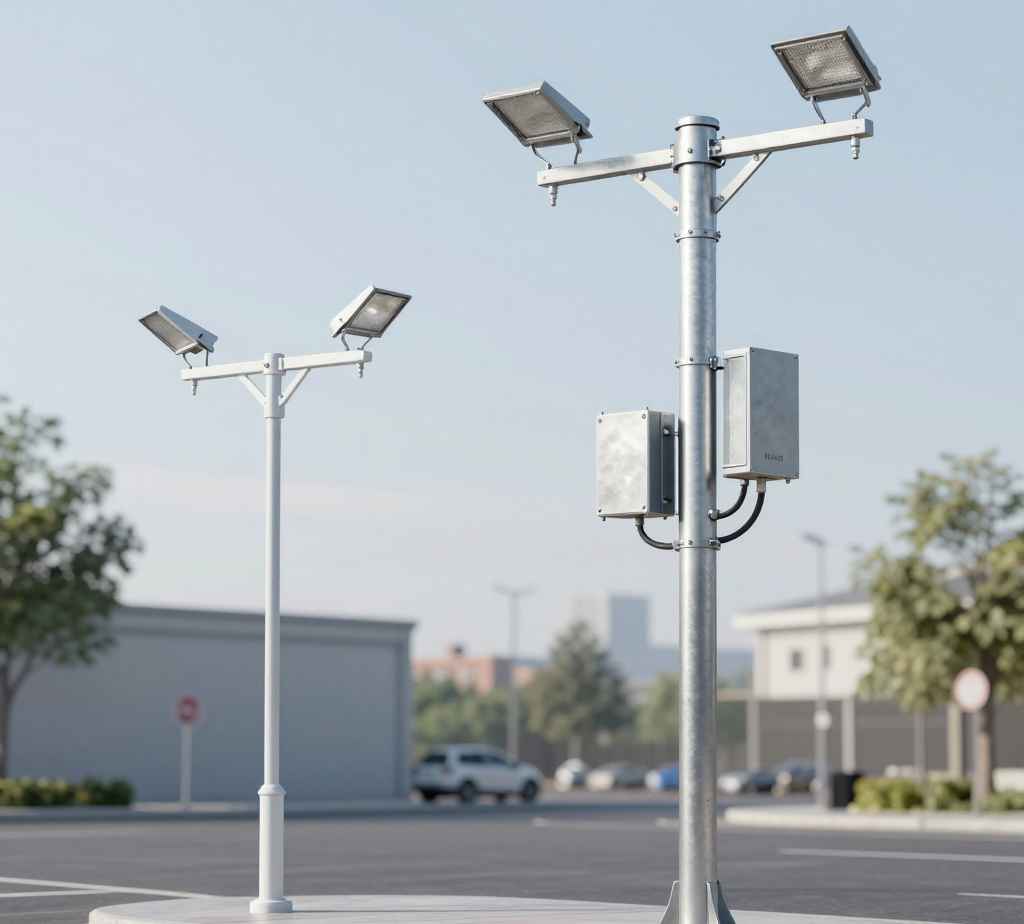

Какая разница между силовой опорой освещения и несиловой?

При проектировании уличного освещения, линий связи или контактных сетей тип стойки определяет не только бюджет, но и безопасность объекта. Основной параметр, регламентированный ГОСТ 32947-2014 - способность выдерживать внешние усилия без остаточных деформаций.

Ниже разберём, чем отличаются силовые (несущие) и несиловые разновидности металлических изделий, где применяется каждый тип.

Ключевое различие

Разделение происходит по функционалу и, как следствие, по максимальной нагрузке на верхнюю часть ствола.

• Несиловые (МНО). Проектируются только для осветительных приборов. Такая конструкция держит собственный вес, ветровую нагрузку, массу 1-4 светильников и кронштейнов. Устанавливать на них телекоммуникационное оборудование (антенны, камеры) или подвешивать провода воздушным способом запрещено.
• Силовые (МСО). Усиленный тип, рассчитанный на высокие изгибающие моменты. Помимо освещения, служат носителями для подвеса самонесущих изолированных проводов (СИП), ЛЭП, тяжёлых рекламных щитов, систем видеонаблюдения или контактной сети электротранспорта.

Сравнение по функционалу:

Конструктивные особенности

Отличия в несущей способности достигаются за счёт толщины стали, формы сечения и способа монтажа. Даже визуально эти два типа часто различимы.

• Геометрия ствола. Оба варианта делают коническими (сужение к вершине) для снижения парусности. Однако силовые модели могут иметь переменную толщину стенки - утолщение в нижней, самой нагруженной части. Многогранная форма (6 или 8 граней) сама создаёт рёбра жёсткости.
• Материал и вес. Силовые изделия выдерживают нагрузку от 300 до 3000 кг. Их высота достигает 14-50 м. А цинковое покрытие обеспечивает срок службы более 25 лет без коррозии. Несиловые стойки ниже, обычно 3-10 м, реже до 10 м, и легче.

Типы сечения

• Трубчатые - секции разного диаметра соединяются телескопически. Позволяют нарастить высоту без изменения диаметра.
• Круглоконические - гладкий усечённый конус, сварной шов почти незаметен. Элегантный вид, легче трубчатых, меньше стоят.
• Гранёные (6 или 8 граней) - рёбра повышают устойчивость. На такой ствол можно ставить до 6 прожекторов или светильников.

Способ крепления в фундамент

В каталогах встречаются два варианта:

1. Прямостоечные (с хвостовиком): нижняя часть бетонируется в грунт. Чаще применяется для силовых моделей, так как даёт высокую несущую способность. Глубина заложения - ниже уровня промерзания, но не менее 60 см.
2. Фланцевые: крепятся к забетонированной закладной детали на болтах или шпильках. Удобны для лёгких несиловых конструкций, когда кабель идёт под землёй. Силовые варианты требуют усиленного круглого фланца с рёбрами (косынками) для распределения высоких нагрузок.

Способы подвода кабеля

Питающий кабель заводится в полость стойки двумя принципиально разными способами.

• Воздушная подводка. Провод протягивается на высоте не менее 7 метров, закрепляется на арматуре и входит в корпус через верхнее отверстие в оголовке. Такой метод характерен только для силовых мачт, поскольку требует усиленного оголовка и способности держать тяжение провода.
• Подземная подводка. Кабель в гофрированной трубе укладывается в траншею на глубину от 80 см. После монтажа стойки он заводится через ревизионный люк с крышкой (лючок), укреплённый рёбрами жёсткости. От основного кабеля отводится провод, который поднимается внутри ствола к вершине. Через лючок обслуживаются электрические узлы.

Методы монтажа

Прямостоечный (вкапывание в грунт):

1. Под каждую мачту бурится скважина шире диаметра стойки на 20-30 см.
2. При рыхлых грунтах скважина укрепляется арматурой.
3. На стойку монтируются оголовок, кронштейны и светильники.
4. С помощью крана стойка устанавливается в скважину, выравнивается вертикально и фиксируется деревянными распорками.
5. Скважина заливается бетоном. После застывания распорки снимаются, монтируются вводные щитки.
6. Глубина заложения - ниже уровня промерзания грунта, минимум 60 см.

Фланцевый метод (для лёгких и невысоких изделий):

1. Выкапывается котлован глубиной около 0,5 м, в него помещается закладная деталь и пластиковая гофра для кабеля.
2. Котлован заливается бетоном. Застывшая поверхность обрабатывается битумом.
3. Столб фиксируется на закладную болтами или шпильками.
4. Кабель вводится в полость через технологическое отверстие.
5. Затем крепятся светильники и вводные щитки.

Выбор метода в зависимости от материала: алюминиевые стойки (обычно несиловые) монтируют только фланцевым способом, так как подземная часть алюминия со временем окисляется. Оцинкованные мачты чаще ставятся прямостоечно.

Что можно размещать на каждой конструкции?

На силовой:

• Тяжёлые светильники, несколько прожекторов заливающего света.
• Массивные декоративные кронштейны с большим количеством рожков.
• Баннеры и крупногабаритные рекламные конструкции.
• Несколько светофоров.
• Оборудование видеонаблюдения и коммутационные устройства.
• Линии электропередач и контактной сети для городского электротранспорта.

На несиловой (только лёгкое оборудование):

• 1-2 светильника небольшого веса.
• Громкоговорители.
• Камеры видеонаблюдения (лёгкие).
• Дорожные знаки и указатели (не более 10-15 кг).

Практические рекомендации по выбору

Чтобы не переплатить за избыточную прочность или не нарушить ПУЭ, следуйте списку:

1. Оцените вес оснастки: если суммарная масса кронштейнов и светильников превышает 50-60 кг или у них высокая парусность (козырьки, крупные плафоны), берите силовой вариант.
2. Проверьте необходимость воздушного подвеса провода: если питание идёт по воздуху (протяжка СИП), несиловая стойка не подходит - у неё нет верхнего ввода, и конструкция не выдержит тяжения.
3. Осмотрите фундаментную часть: под силовую мачту требуется отдельный железобетонный фундамент (стакан) или глубокая заливка с армированием. Прямая бетонировка хвостовика в грунт для тяжёлых изделий допустима, но только на расчётную глубину.
