Как сваривают двутавровую балку?

Составные или цельные двутавры требуют надёжной фиксации при удлинении пролёта или устройстве узлов каркаса. Сварка - основной метод получения неразборных конструкций. Она даёт монолитность, но создаёт зоны термического влияния, которые меняют свойства металла. Ниже разобраны практические схемы стыковки и сопряжения, которые используют в цехах и на монтажных площадках.

Подготовка кромок и фиксация заготовок

Качество шва определяется состоянием соединяемых плоскостей. До начала работ выполняют три обязательные операции:

Торцовка концов на кромкофрезерном станке или отрезной пилой - для устранения неровностей реза.
Снятие фаски под углом 25-30° с каждой стороны (общий угол разделки 50-60°) для V-образной разделки. Для толстого металла - U-образная разделка с углом скоса кромки 10-15° (полный угол разделки ≈ 20-30°).
Зачистка поверхностей от окалины, масла и ржавчины на ширину не менее 30 мм от края.

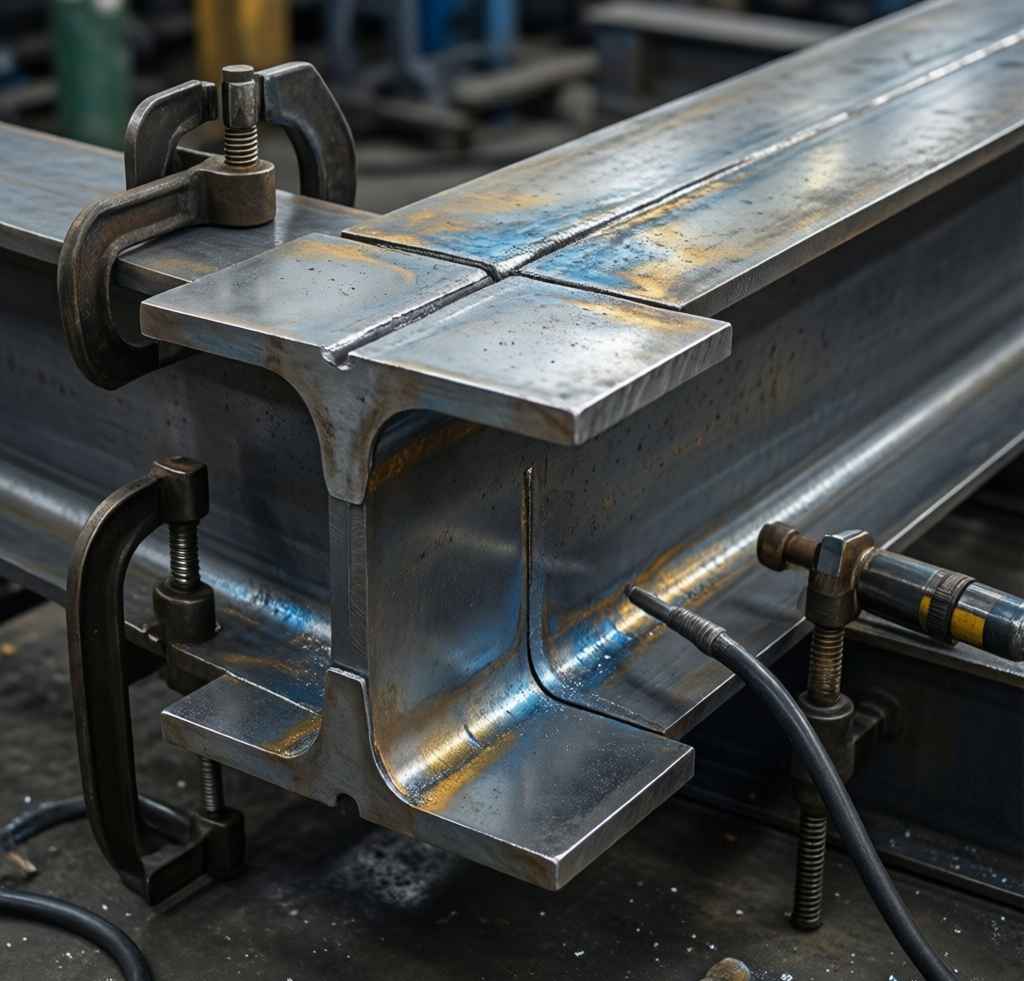

Собранные детали фиксируют в кондукторе или струбцинами на станине. Между торцами выдерживают зазор 0-2 мм в зависимости от способа варки. Для тяжёлых профилей используют гидравлические прижимы, они предотвращают смещение осей.

Стыковое соединение

При необходимости получить длинномерный элемент применяют сращивание встык. Есть две технологии, отличающиеся прочностью и трудоёмкостью.

Сварка стыка без подкладки (двусторонняя)

Рекомендуется для второстепенных балок с нециклическими или статическими нагрузками, когда допустим провар корня шва с обратной стороны. Обеспечивает достаточную прочность при правильном выполнении.

Порядок действий:

Торцы двутавров подготавливают с V-образной разделкой (угол скоса 25-30° на сторону, общий угол 50-60°). При толщине полки до 10 мм допускается разделка только с одной стороны с последующей подваркой корня.
Собирают стык с зазором 1-3 мм, фиксируют прихватками длиной 20-30 мм через каждые 200-250 мм по периметру.
Выполняют сварку с одной стороны:
- сначала сваривают полки (корневой шов, затем заполняющие слои),
- затем стенку (вертикальными швами снизу вверх или полуавтоматом).
Переворачивают конструкцию (если доступно) или используют разделку с другой стороны (при невозможности переворота - сварка на весу с подваркой корня электродом меньшего диаметра).
С обратной стороны удаляют шлак, при необходимости вырубают корень шва (воздушно-дуговой строжкой или зачисткой), затем выполняют подварку и заполняющий слой.
При отсутствии доступа к обратной стороне применяют остающуюся подкладку снаружи - стальную полосу шириной 20-30 мм, толщиной 4-6 мм, плотно прижатую к месту стыка с обратной стороны перед сваркой.

Ограничения:

Способ не подходит для конструкций, работающих на знакопеременные нагрузки (усталость), из-за возможных непроваров в корне шва.
Требуется контроль корня шва (визуально или капиллярным методом).
Для толщин полки более 20 мм обязательна двусторонняя разделка (X-образная).

Усиление четырьмя накладками

Так получают равнопрочный стык, пригодный для колонн и главных перекрытий. Метод требует больше металла и времени, но даёт запас по деформациям.

Заготовка накладок из листовой стали:
Толщина накладок не менее толщины полки, длина не менее 2-3 высоты балки, ширина на 20-40 мм больше ширины полки. Накладки смещают относительно стыка на 30-50 мм.
Торцы профилей сводят без зазора, фиксируют прихватками.
Стык обваривают по периметру (сначала горизонтальные части, затем вертикальную).
Стыковые швы зачищают заподлицо. Угловые швы накладок не зачищают, оставляя усиление 1-2 мм.
Накладки укладывают с обеих сторон на каждую из плоскостей, прижимают струбцинами.
Каждую накладку обваривают по контуру сплошным угловым швом.

Катет углового шва назначают по расчёту, но обычно не менее 3-4 мм и не более 1,2 толщины более тонкой детали (согласно СП 16.13330).

Сопряжение под прямым углом

Узел, где один профиль опирается на другой, требует врезки. Проще всего - треугольный вырез на верхней горизонтальной плоскости несущего элемента.

В стенке несущей балки выполняют прямоугольный вырез под опору. Второстепенную балку заводят в вырез, её верхнюю полку срезают на ус под углом 45-60°. Треугольный вырез на верхней полке несущей балки недопустим.
У второстепенного двутавра срезают верхнюю горизонтальную часть под тот же угол, чтобы она точно вошла в вырез.
Нижнюю горизонтальную часть присоединяемой балки укорачивают на половину её ширины - для плотного контакта с вертикальной перемычкой опорного профиля.
Зачищают все срезы, снимают фаски 2-3 мм.
Элементы стягивают струбцинами, выставляя прямой угол по угольнику.
Делают прихватки с двух сторон каждой горизонтальной части.
Выполняют контурную сварку: начинают с верхних горизонтальных элементов, затем переходят на стык вертикальных перемычек, заканчивают нижней горизонталью.
Снизу наваривают усиливающую накладку 100×100 мм (или по расчёту) поверх углового соединения.

Важно: нагрев выше 900°C с последующим быстрым охлаждением может привести к образованию закалочных структур (мартенсит) в зоне термического влияния, что повышает хрупкость. Перегрев выше 650°C длительное время вызывает обезуглероживание и снижение коррозионной стойкости для некоторых легированных сталей, но для обычных углеродистых сталей критичнее скорость охлаждения.

Для электрода 4 мм рекомендуемый ток: нижнее положение 160-200 А, вертикальное 140-180 А (ток менее 160 А на толстых деталях может вызвать непровар).

Особенности варки с профилем другого типа (швеллер)

Если требуется соединить двутавр со швеллером одинаковой высоты, используют модификацию предыдущего метода.

Отличия в подготовке:

Срезают часть верхней полки швеллера на длину не более 1/3 высоты с плавным переходом.
В двутавре вырез не делают. Вместо этого используют соединительную планку или опорный столик.
Нижнюю полку швеллера обрезают так, чтобы она упиралась в стенку двутавра, не заходя на его нижнюю полку.
После сборки и обварки контура обязательна нижняя накладка - она компенсирует разную жёсткость профилей.

Для разных марок стали (например, Ст3 и 09Г2С) выбирают электроды с содержанием легирующих элементов, близким к более прочному материалу.

Общие ограничения и контроль

Сварной стык всегда является потенциальным концентратором напряжений. На ответственных конструкциях после соединения выполняют:

Визуальный осмотр (трещины, подрезы, прожоги недопустимы);
Ультразвуковой контроль на наличие внутренних дефектов (пор, трещин, непроваров);
Зачистка шва заподлицо допускается только по проекту и после контроля (например, УЗК). Усиление шва не является обязательным для сдвиговых соединений и может быть удалено, если не создаёт концентрации напряжений.

Практические советы по избежанию дефектов

Из опыта монтажа и цехового производства:

Перед сваркой ответственного стыка варят пробный образец (не прихватку!) на той же марке стали для проверки режима и качества шва.
При ветре более 2-3 м/с ручная дуговая сварка покрытыми электродами теряет защиту (сдувает газ из обмазки). При скорости ветра более 5 м/с необходимы защитные экраны для всех способов сварки.
На тонких полках (до 8 мм) оптимальная длина прихватки 10-20 мм, шаг 150-200 мм. Прихватки длиннее 30 мм могут вызвать коробление.
Флюсы АН-348А и ОСЦ-45 частично легируют шов (марганец, кремний), но основное легирование задаётся проволокой, например Св-08Г2С. Флюс выполняет не только защитную, но и металлургическую функцию.

Резюме

Выбор схемы сварки двутавра диктуется условиями нагружения. Для рядовых удлинений достаточно стыка с прокладкой или двухсторонней варки без накладок. Для несущих колонн и главных балок обязательны четыре накладки по полкам и стенке. При угловом сопряжении ключевой момент - аккуратная подгонка вырезов под 45° и обязательная нижняя накладка. Контроль режимов (ток, катет, число проходов) исключает хрупкость зоны термического влияния. Сваренные по этим правилам узлы не требуют постоянной подтяжки, в отличие от болтовых соединений, и сохраняют геометрию под рабочей нагрузкой.
